一、五金振动盘的工作原理

五金振动盘由经验丰富的专业供应商专门设计和制造五金振动盘。不直接从事五金振动盘设计制造的行业，只需要了解其基本结构和工作原理、订购方法和操作维护要领。要了解硬件振动盘的工作原理，需要分别解决以下两个问题：

1、为什么五金振动盘能连续自动将工件从料斗底部向上输送五金振动盘？

2、料斗底部工件姿态方向混乱五金振动盘，为什么工件能按规律方向自动运出？

电磁铁5和衔铁4分别安装固定在输送槽2和底座6上五金振动盘。电磁线圈经半波整流后输入220v交流电压。在交流电的作用下，铁芯和电枢产生吸频和分断动作。两个相互平行并与垂直方向B有一定倾角的板簧。由弹簧钢制成的板簧与输送槽和底座用螺钉连接。由于板簧的弹性，在线圈和衔铁之间产生高频吸力和断裂。该动作会使板簧产生高频弹性变形-弹性变形恢复循环。变形恢复的弹力将直接作用在熟料槽上，在实践中给料槽提供了高频惯性力。由于输送槽有一个斜面（与度面方向的倾角为α），在惯性力的作用下，输送槽外表面的工件沿斜面逐渐向上移动。由于电磁铁的高频吸断作用，工件在这种高频惯性力的驱动下，沿斜面逐渐向上移动。这就是五金振动盘自动上料的工作原理。

2、五金振动盘的结构

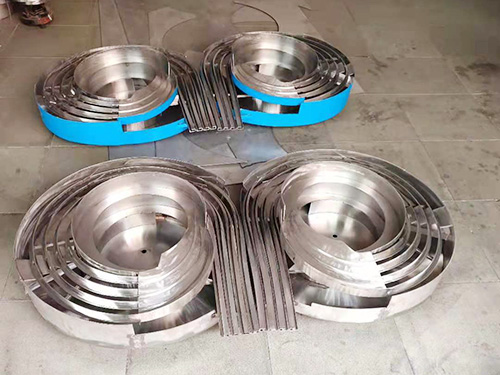

1、倒锥料斗五金振盘：倒锥料斗五金振盘一般用于具有一定复杂度的形状，需要反复选择和调整五金振动盘。工件按要求方向送出的地方，使工件必须经过较长的路径，所以倒锥形料斗是为了有效增加工件的行走路径。这种五金振动盘使用的工件范围很广。料斗直径一般为300-700mm。工件形状越复杂，料斗直径越大。一些特殊地方的料斗直径

可达1-2m五金振动盘。这种倒锥形料斗一般采用不锈钢板制作，也可以采用铸铝合金制作。由于定向轨道长、供料充足、出料速度快，适用于工件的高速送料。

2、圆筒形金属振动盘：带圆筒形料斗的金属振动盘一般用于形状简单规则、尺寸较小的小型工件，如继电器行业中的螺钉、螺母、铆钉、开关或银触点等五金振动盘。上述工件的形状比较简单，容易停止定位，工件所需的行走路径也比较短，所以料斗直径一般较小，约100-300mm。这种料斗和内螺旋轨道通常直接用数控机床加工，材料一般采用铸铝合金，成本低。

3、主要结构部件：振动盘主要由底座、阻尼垫、板簧、电磁铁、料斗、螺旋轨道及定向机构、进料槽、控制器等组成五金振动盘。
